ファナック 協働ロボットCRX-10iA ,10iA/L アーク溶接パッケージ用
作業台一体型 オールインワン架台

ファナックCRXアーク溶接パッケージ用 TIG用 MIG/MAG用 共に台車内にすべての機器が収まります。

*パッケージ検証済み組み合わせ
ロボットコントローラー (TIG MIG/MAGパッケージ共通)
TIGパッケージ 溶接機 ダイヘンA350P

MIG/MAGパッケージ 溶接機 ダイヘンP350LⅡ ワイヤフィラー CM-7403

*TIGパッケージにダイヘンHC-71D(TIGフィラー制御装置)CM-7472(ワイヤーフィラ送給装置)を装着の場合は別売りのアタッチメントをご利用いただくと便利です。

*注意 写真の協働ロボット、コントローラ、溶接機、作業台上の各アタッチメント類は付属いたしません
*写真は細部に違いのあるプロトタイプです。

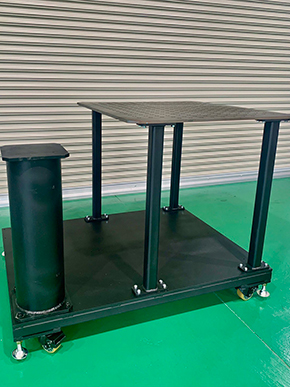

紹介画像

架台サイズ

商品詳細

  • 特徴
    1

    フラットで広大なスペースを持つ台車ベース底面

    架台にすべてのパッケージ機器がオールインワンで搭載が出来る為、キャスター付きですのでパッケージ一体での移動が楽です。
    溶接機のキャスター固定のボルトオン金具がございますので台車移動の際でも溶接機がずれ落ちることはありません。
    溶接機の位置決めストッパーがあるように推奨の配置位置はございますが基本的にフリーですので機器の配置に自由度があります。
    勿論、4角に独立したレベルアジャストも完備されています

  • 特徴
    2

    ロボットとの絶対位置関係を保つことが出来る板厚t12の治具固定用穴付き作業台

    作業台とロボット取付タワーが個別ではなく台車ベースで一体となっておりますのでワークの絶対位置のセットが容易になります。
    作業台に設けた50ミリピッチの16Φ穴により別売りのワンタッチ固定タイプの様々なアタッチメントの装着が可能です。

  • 特徴
    3

    ボルトオン設計による様々可能性を秘めた拡張機能

    台車上のすべての構成パーツはボルトにて締結されています。
    このことから例えば「作業台の位置を少し高くしたい」「ロボットタワーの高さを変えたい」「作業台寸法を変えたい」等を簡単に変更できます。

  • 特徴
    4

    揺れを嫌うロボットに適した重厚設計

    重厚な材料を使用し、いろんな商品に軽量化を求めるこの世の中にあってあえて選んだ重厚さです。

スペック 外寸 上記図面参照
総重量 約270㎏
材質 スチール
仕上げ 本体部分 錆防止用として黒塗り【化粧用塗装ではありません】
作業台部分 生地
キャスター 75Φ
価格 税別 650,000円
送料 都度お見積りさせていただきます。
納期 1~2か月


サイズや仕様変更の別注オーダーも承っております。
どうぞお気軽にお問い合わせください。
